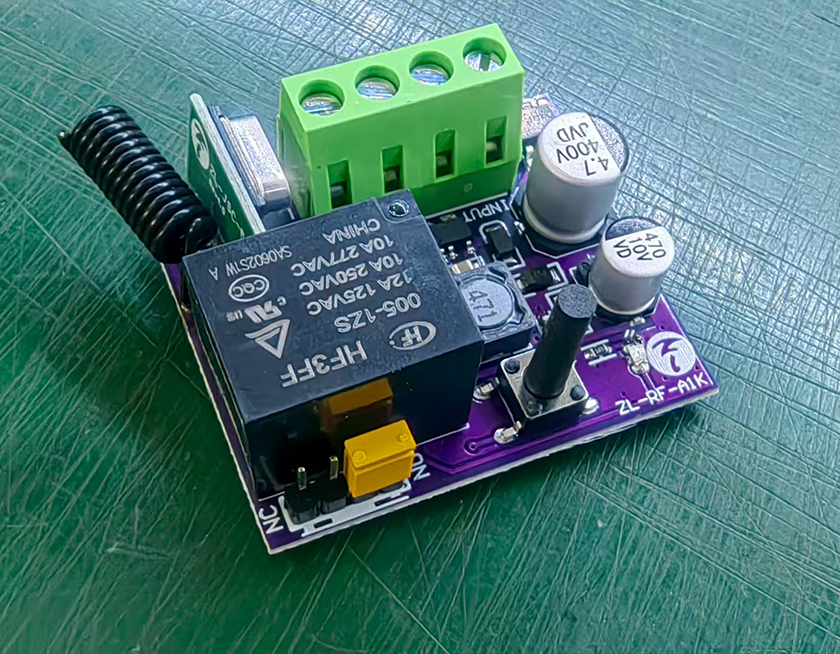

宽电压交流单路遥控开关ZL-RF-A1K说明书

◆适用场景

  本产品可适用于遥控控制开关、安防报警、电动门窗、灯具、电机水泵等等，涉及各种民用和工业用产品领域，具有比较广泛的使用空间。

◆参数规格

工作电压：AC85-240伏

负载功率：阻性负载小于8A，容性和感性负载小于4A

工作方式：点动 两键互锁 自锁 延时3秒 延时5秒 延时10秒 延时30秒等7种模式

输出方式：有源输出

接收频率：433MHZ     接收灵敏度：-109db       尺寸：23*42*47mm

◆使用说明：

1、对码和清码：

1）清码：连续按8下对码按键（每按一下灯亮一下），指示灯快速闪烁，即可清码。

2）对码：控制器有7种工作模式：点动 两键互锁 自锁 延时3秒 延时5秒 延时10秒和延时30秒，按此顺序，按一下对码按键松手，表示选择点动模式，然后按遥控器即可学习对码；按两下松手，表示选择两键互锁模式（注意：互锁模式下，需要学两个按键，一开一关）；以此类推。

3）7种工作模式可同时存在，随时切换，可通过学习不同的按键或者遥控器来对应相应功能。

2、工作方式介绍：如控制灯：点动——按住按键，灯亮，松开手灯灭；两键互锁——按A键灯亮，按B键灯灭；自锁——按一下按键，灯亮，再按一下，灯灭；延时3秒：按一下A键灯亮，3秒后灯自动灭。

◆匹配的遥控器

  本产品可搭配固定码和学习码遥控器。

  固定码遥控器的芯片如：PT2262、PT2264、PT2260、SCT2260、HS2260等，振荡电阻如PT2262为例，1.8M欧姆-4.7M欧姆，3.3M欧姆最佳。

  学习码遥控器的芯片如：EV1527、SCL1527、HS1527、HS2240等，振荡电阻如EV1527为例，200K欧姆-390K欧姆，300K欧姆最佳

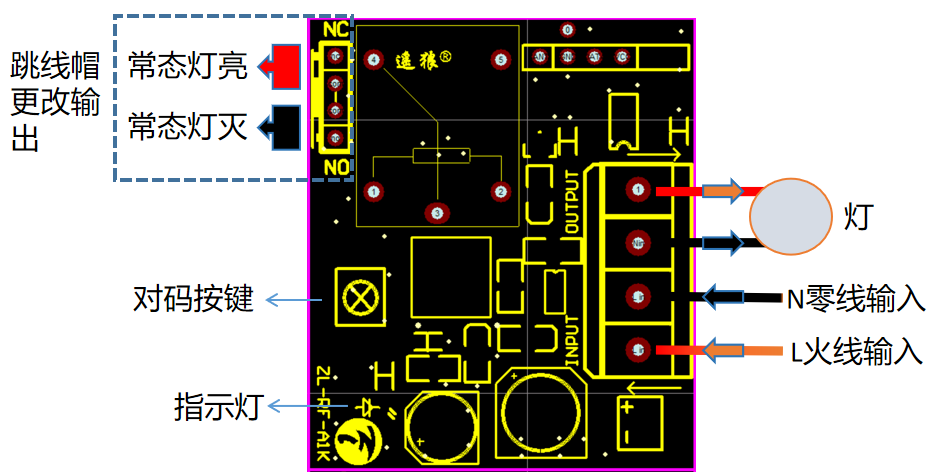

◆接线图说明
