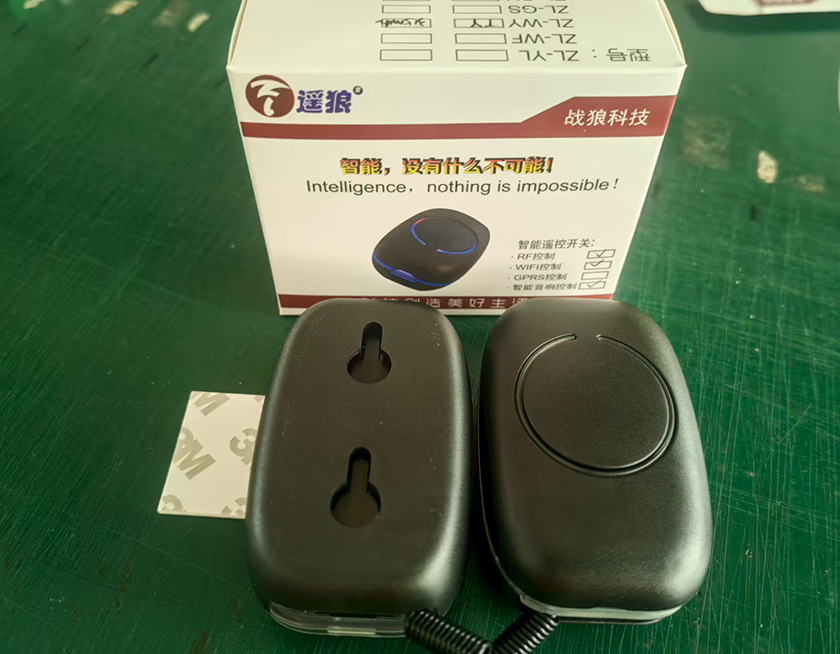

战狼科技ZL-WYTY单路智能遥控开关说明书

◆适用场景

本产品可适用于遥控控制开关、防盗报警系统、电动门窗、灯具、电机油泵、电器设备、各种工业信号控制、起吊设备等等，涉及各种民用和工业用产品领域，具有比较广泛的使用空间。

◆参数规格

工作电压：DC5-30伏宽电压负载功率：阻性负载小于8A，容性和感性负载小于4A

输出方式：一组常开信号输出（可通过设置上电状态来改变输出）

接收频率：315MHZ/433MHZ等可选接收灵敏度：-105db

控制方式：手机APP控制+智能音箱语音控制+手动控制+无线遥控器控制等，无wifi信号时可用手机蓝牙控制

工作模式：点动、自锁、延时、定时、场景控制等

wifi频率：2.4G 尺寸：28*45*70mm

◆开关与WIFI对码

手机连接4G wifi，打开手机蓝牙，下载“涂鸦智能”APP或者涂鸦相关APP软件，注册个账号
将控制器靠近路由器（越近越好对码），接上电源，控制器绿灯快速闪烁（此时已经进入快速对码状态）
打开涂鸦APP，点击“添加设备”，进入添加界面，本产品有两种添加方式
上电快速对码：控制器接通电源，绿灯快速闪烁，在“添加设备”界面上方，有自动搜索设备功能，当看到已经搜索到新的设备，点击“添加”，按里面步骤，输入wifi账号和密码，点击下一步，等待添加成功即可。

手控添加对码：在“添加设备”界面，“手动添加”里选择“电工”-“通断器”，点击“通断器（蓝牙+Wi-Fi）”，按上面的提示操作：长按手控按键5秒左右，确认指示灯闪烁状态，输入WIFI账号和密码，点击下一步，等待添加成功即可。

◆开关与遥控器对码

本产品可搭配固定码和学习码遥控器，固定码遥控器如PT2264芯片的3M3最佳；学习码遥控器如EV1527芯片的，振荡电阻300K最佳。振荡电阻偏差太大会导致无法学习配对。

进入产品控制界面，点击右下角“设置”，选择“RF遥控器设置”，点击“添加”，控制器绿灯闪烁，10秒内按下遥控器，若成功界面会出现“遥控器”，可对遥控器这个录入的按键进行功能设置：关闭、开启和状态切换（关闭：只能关不能开；开启：只能打开不能关闭；状态切换：按一下开，再按一下关）

◆开关工作模式

在产品控制界面左下角，点击“定时”，在里面可设置各种工作模式，产品默认为自锁模式：按一下开，再按一下关。

在控制界面右上角，点击一根斜着的画笔图标，可以看到产品的设备信息和智能化场景控制模式，这方面需要与其他连接的APP进行设置，如小度智能音箱APP、天猫精灵APP等，具体操作，请根据其他APP里面介绍的步骤进行操作。

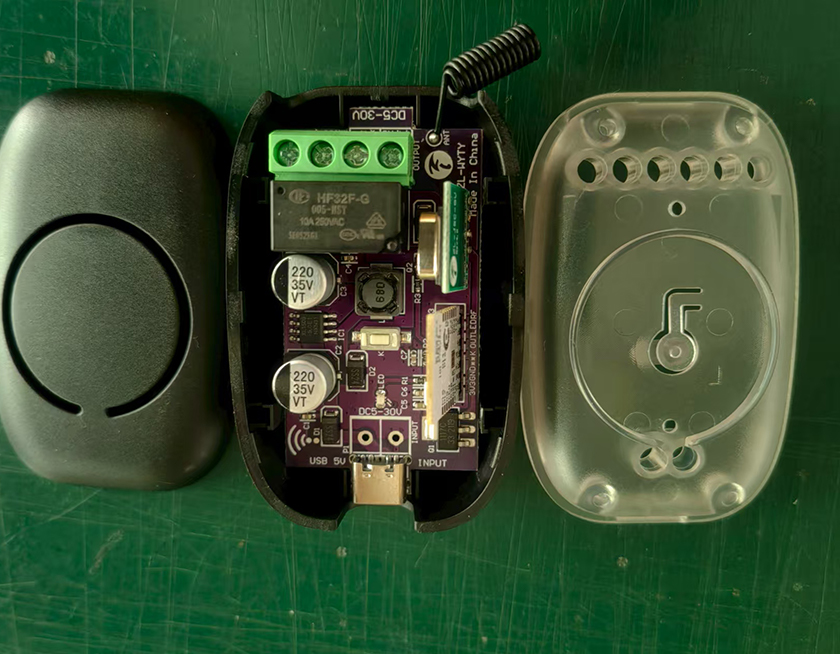

◆结构接线图

按键：手控和对码按键

灯：信号指示灯

IN+正极：电源正极输入端

IN-负极：电源负极输入端

公共COM：公共端输出

常开NO：常开端输出

正极+：与公共COM端连接，常开端就可以输出正极信号；亦可作为电源输入端

负极-：与公共COM端连接，常开端就可以输出负极信号；亦可作为电源输入端

开关两边皆设计有电源输入端口，可根据使用环境来选择一边输入，一边输出，或者单边输入输出接线。

公共COM和常开NO两个端口组成一组常开信号输出，这种常用于控制一条线的通断，比如控制按键。如果需要控制正极输出，则将正极+和公共COM用线连接起来，常开NO输出的就是正极信号，这种一般用来控制设备的电源通断，如LED灯、马达等。如果需要控制负极输出，则将负极-与公共COM用线连接起来，常开NO输出的就是负极信号，这种一般用来控制电控锁电源主板，实现开关门。如：
